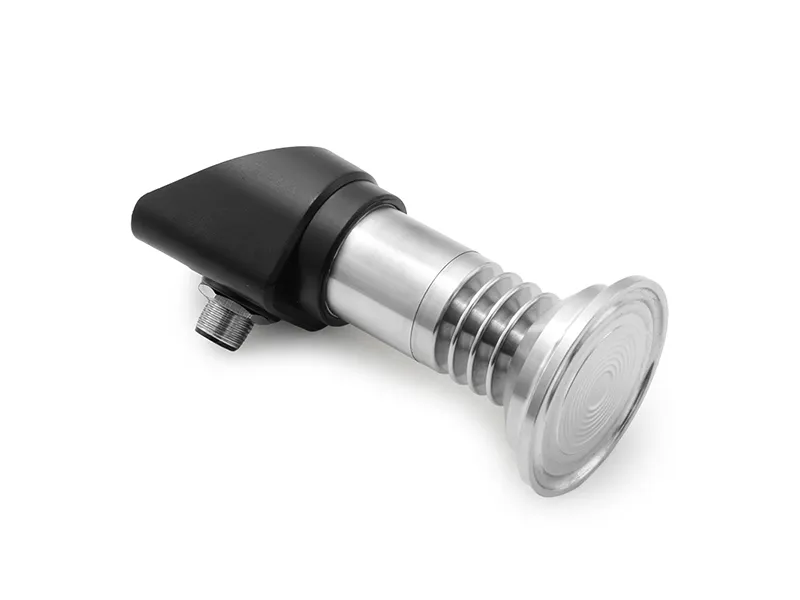

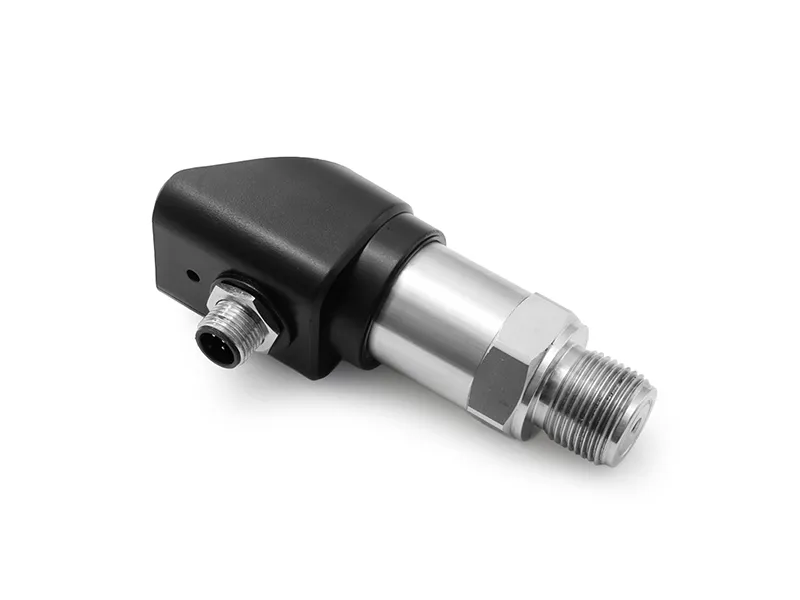

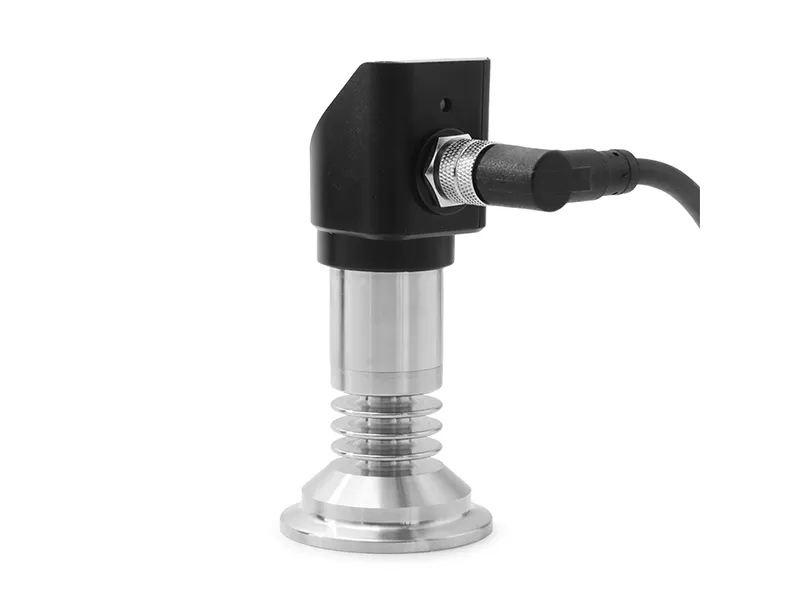

Реле давления LFDS68 — полностью электронное устройство, использующее высокоточный и высокостабильный кремниевый пьезорезистивный датчик с выделенной схемой обработки сигнала. Оно оснащено местным цифровым дисплеем, одним каналом аналогового выхода 4–20 мА, двумя каналами электронных ключей или одним релейным выходом, а также несколькими вариантами присоединения к процессу — резьбовым или Tri-Clamp. Это компактное устройство объединяет измерение давления, отображение, выход и управление. Оно гибкое, простое в эксплуатации, безопасное и надежное, широко применяется в: промышленной автоматизации, охране окружающей среды, нефтехимической промышленности, системах водоподготовки.

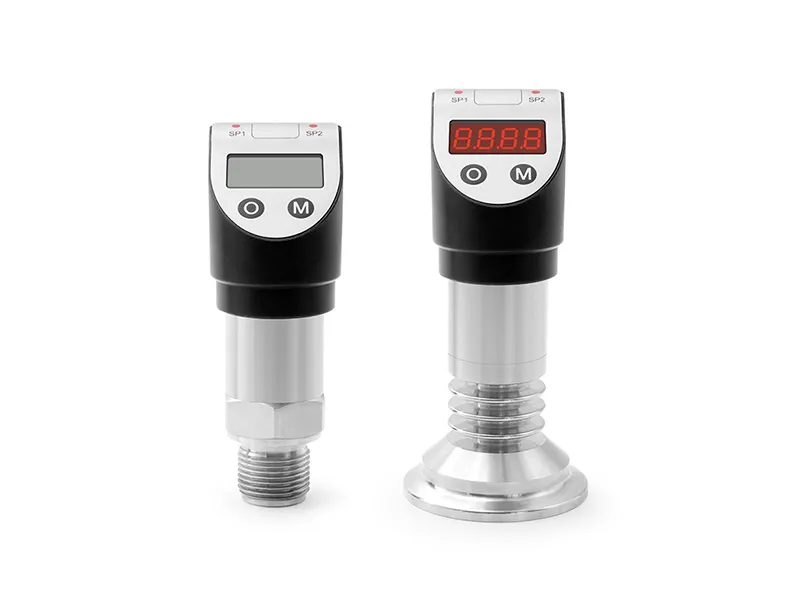

* 4-разрядный LED- или LCD-дисплей на месте установки;
* Поддержка различных типов ключевых выходов (PNP, NPN, реле);
* Простая настройка параметров с помощью кнопок;
* Светодиодные индикаторы для контроля состояния ключей;

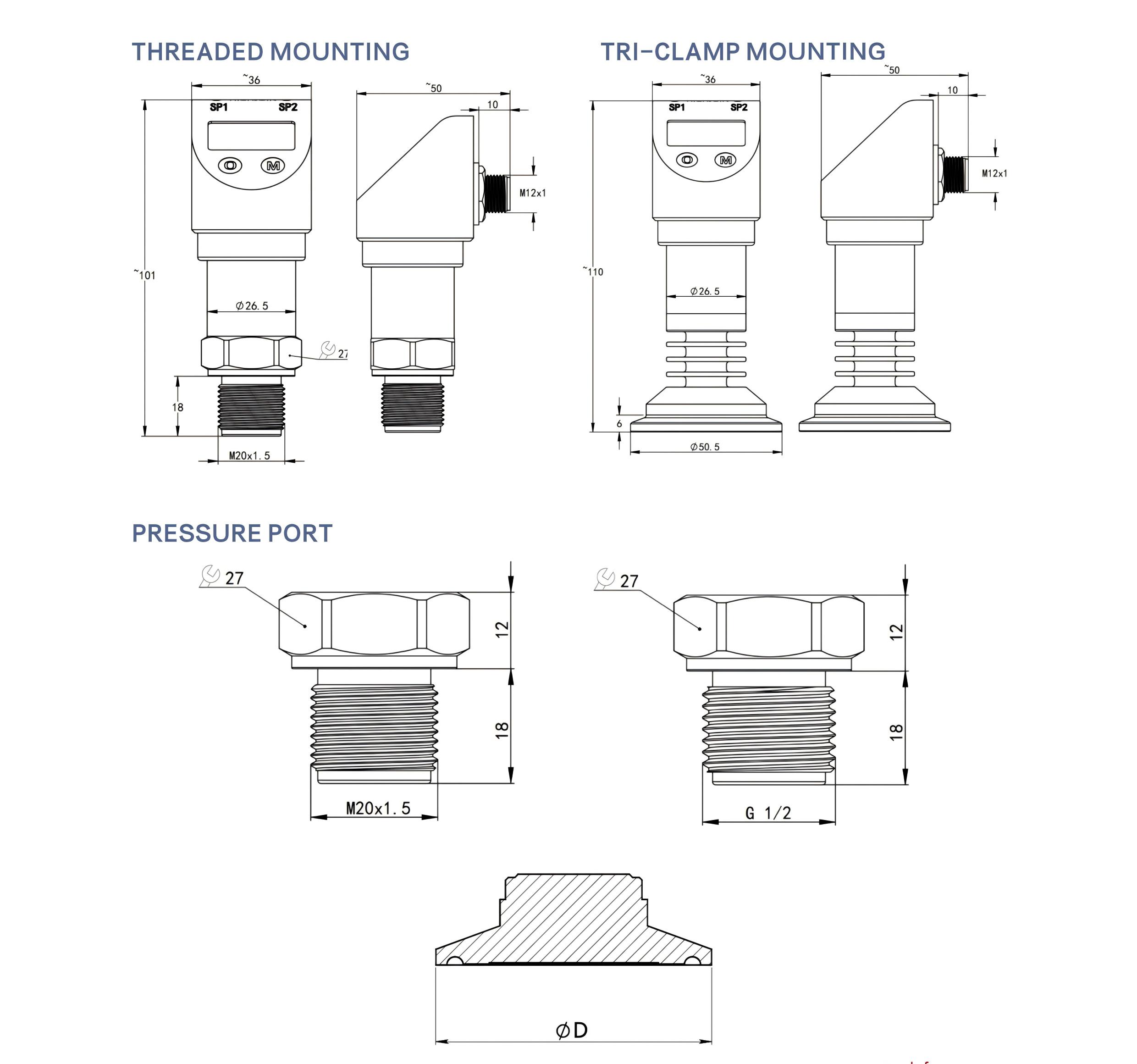

* Множество вариантов присоединения к процессу: резьбовое, Tri-Clamp и др.
| Грузоподъемность, Диапазон давления | |
| Манометрический | -100кПа...0~10кПа...60МПа |
| Абсолютный | 0~10кПа...10МПа |
| Перегрузка | 1.5x полной шкалы |

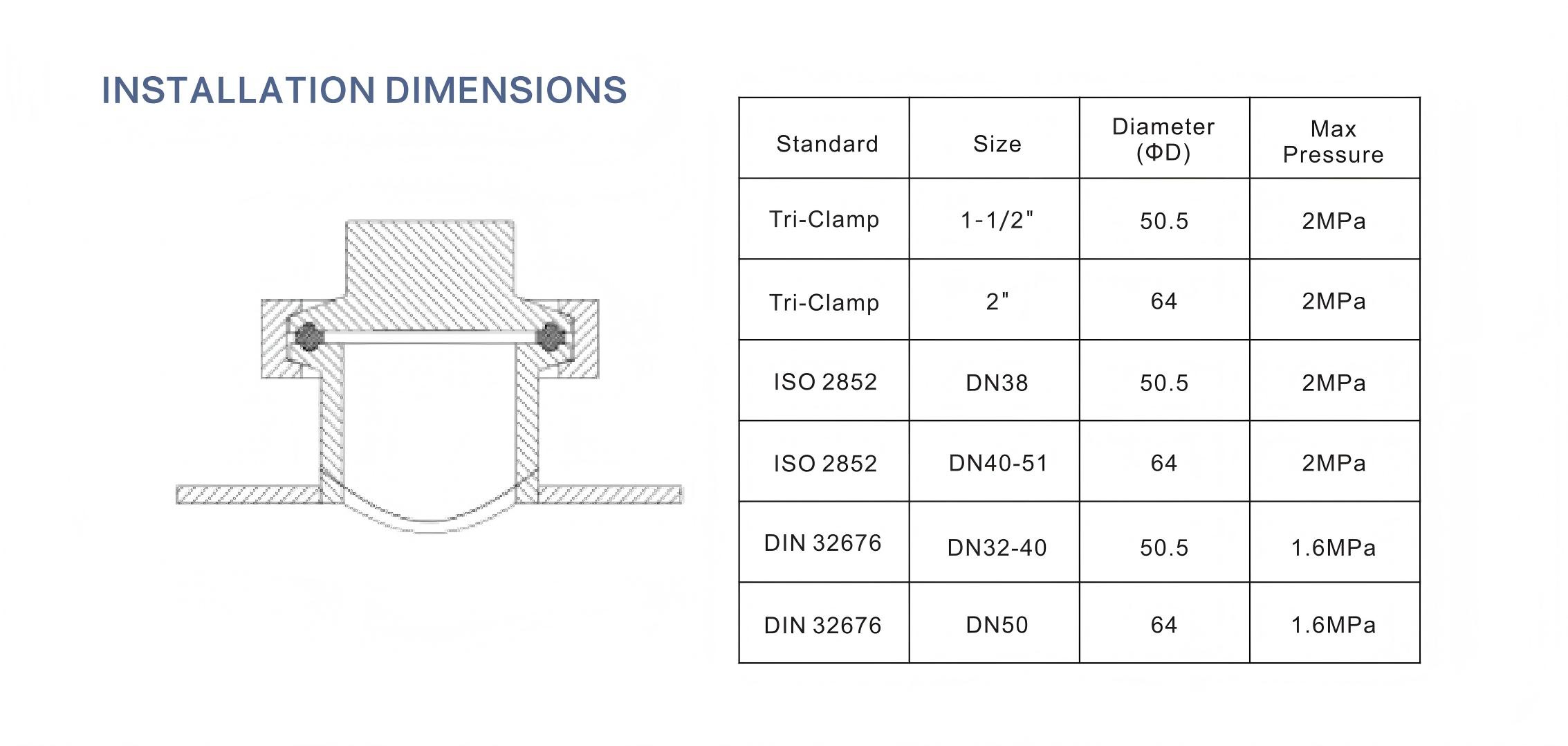

| Примечание: макс. 2 МПа для Tri-Clamp, согласно "Pressure Connection" | |
| Совместимость со средой | |
| Тип среды | Жидкости и газы, совместимые с материалами, контактирующими со средой |
| Выход и источник питания | |
Выход и источник питания |
4~20мА пост. тока / Vs=12...32В пост. тока |
| 4~20мА пост. тока + 2 электронных переключателя / Vs=12...32В пост. тока | |
| 4~20мА пост. тока + 1 релейный переключатель / Vs=18...32В пост. тока | |
| Характеристики | |
| Точность➀ | ±0.5% от полной шкалы |
| Долговременная стабильность | ±0.3% от полной шкалы/год |
| ➀Примечание: Точность соответствует IEC60770 (нелинейность, гистерезис, повторяемость) | |
| Сигнализация переключателя | |
| Тип переключателя | PNP/NPN |
| Нагрузочная способность | ≤300мА 24В пост. тока |
| Срок службы | >1 миллион циклов |
| Сигнализация релейного переключателя | |
| Тип переключателя | Релейный переключатель |
| Нагрузочная способность | ≤1А пост. тока / 24В пост. тока |
| Срок службы | ~100 000 циклов |

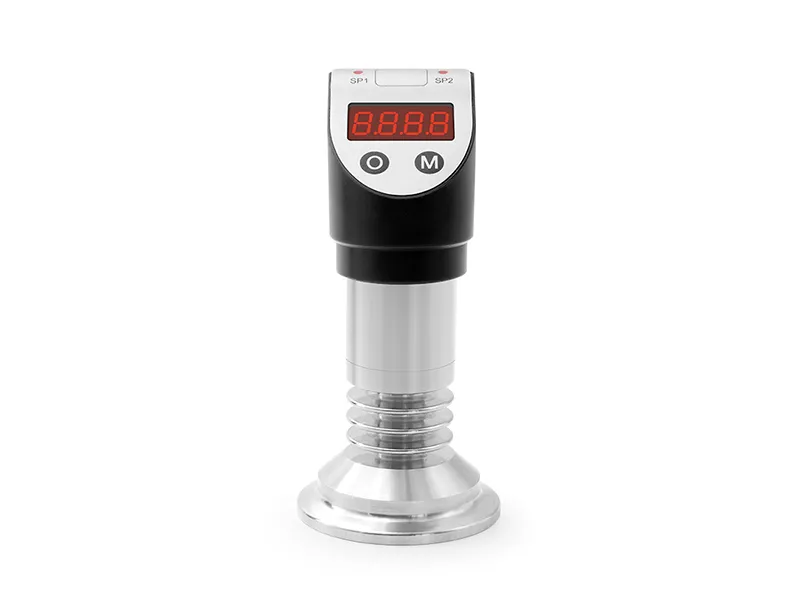

| LED-дисплей | |
| Type | 4-разрядный цифровой |
| Диапазон | -1999~9999 |

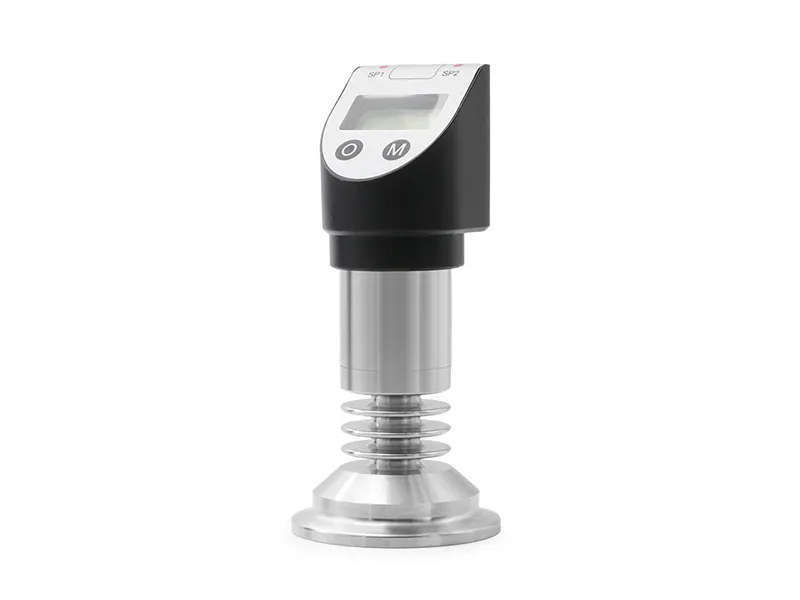

| LCD-дисплей | |
| Особенности | Аналоговый столбчатый индикатор, отображение единицы давления |
| Диапазон | -1999~9999 |
| Температурные характеристики | |
| Диапазон компенсации | 0...70°C |
| Температурный дрейф нуля | ±1.0% от полной шкалы, относительно 25°C➁ |
| Температурный дрейф диапазона | ±1.0% от полной шкалы, относительно 25°C➁ |
| Условия окружающей среды | |
| Температурные условия | Температура окружающей среды: -40...70°C (LED-дисплей), -20...60°C (LCD-дисплей) |
| Температура среды: -40...125°C | |
| Температура хранения: -30...70°C | |
| Степень защиты | IP65 |
| ②Исключение:±2.0% от полной шкалы для диапазона 10 кПа, 0...60°C | |
| Компонент | Материал |
| Порт давления | Нержавеющая сталь 304 |
| Нержавеющая сталь 316L | |
| Датчик | 316L |
| Уплотнительные кольца | NBR (-40...120°C) |
| FKM (-20...200°C) | |
| EPDM (-55...150°C) |
.jpg "LEFOO_LFDS68_Pressure_Switch_Transmitter_02(1).jpg")
.jpg "LEFOO_LFDS68_Pressure_Switch_Transmitter_03(3).jpg"){kind=spacer}
.jpg "LEFOO_LFDS68_Pressure_Switch_Transmitter_03(1).jpg"){kind=spacer}
4-разрядный светодиодный или ЖК-дисплей на месте эксплуатации;
Поддерживает различные типы выходных сигналов (PNP, NPN, реле);
Простая настройка параметров с помощью кнопок;
Светодиодные индикаторы для контроля состояния переключателей;
Доступно несколько типов технологических соединений: резьбовое, Tri-Clamp и т. д.
Это компактное устройство LEFOO LFDS68 преобразователь-реле давления объединяет измерение, отображение, вывод и контроль.
Он широко используется в:
Промышленная автоматизация;
Охрана окружающей среды, нефтехимическая промышленность;
Системы водоподготовки.
