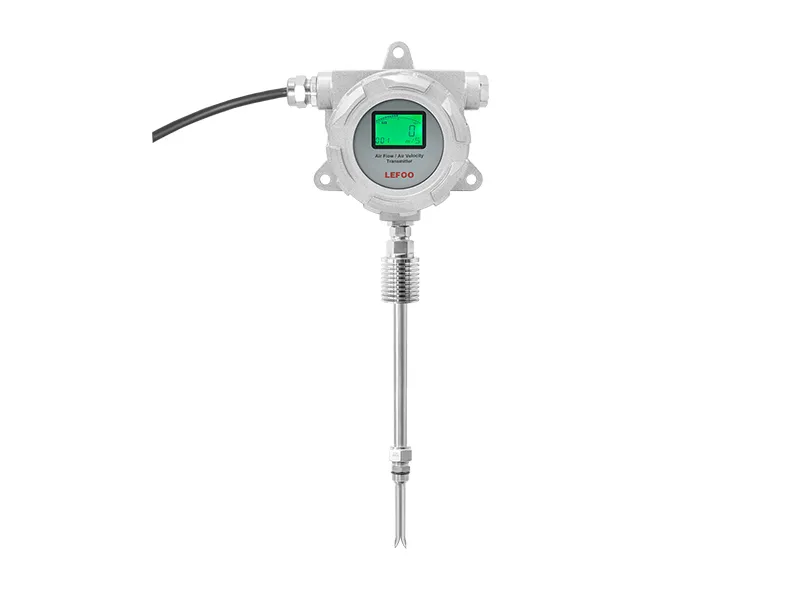

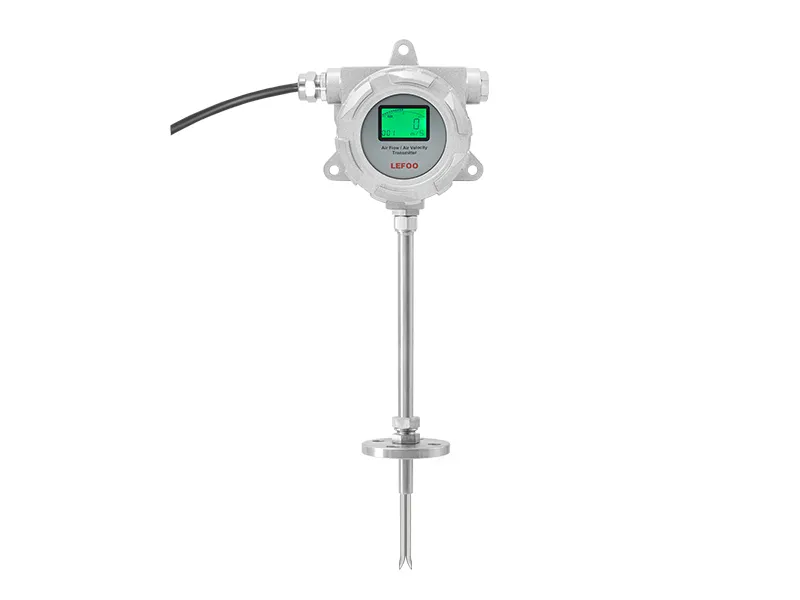

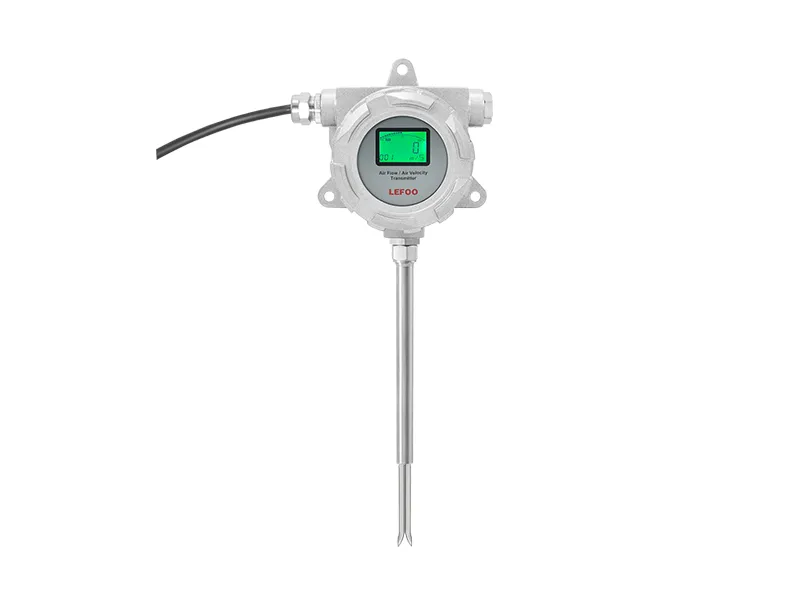

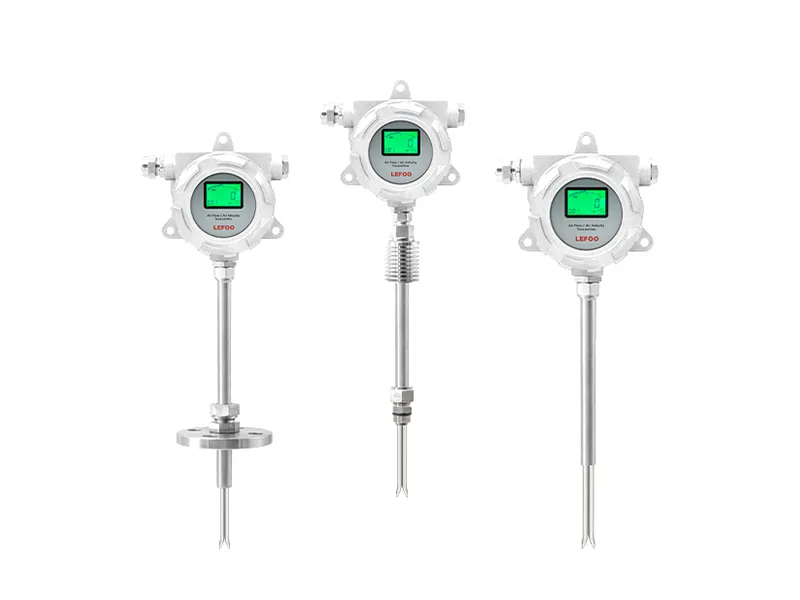

LFS73 — взрывозащищённый высокотемпературный интегрированный преобразователь скорости/расхода воздуха, предназначенный для измерения потока газа в условиях высоких температур и взрывоопасных сред. Он преобразует скорость или расход газа в электрические сигналы и передаёт их в систему управления. Диапазон измерения настраивается с помощью кнопки на месте. Используется корпус со степенью защиты IP65, что делает прибор подходящим для систем управления энергопотреблением, VAV и управления вентиляторами, контроля загрязнения окружающей среды, управления вытяжными зонтами, вентиляцией печей и котлов и других областей.
Особенности
* Высокоточный MEMS-датчик микро-давления;
* Широкий диапазон рабочих температур и высокая точность;
* ЖК-цифровой дисплей;
* Надёжная защита от перенапряжения и обратной полярности, высокая долговременная надёжность;
* Регулируемый диапазон измерений;
* Высокая стабильность и длительный срок службы;
* Корпус со степенью защиты IP65.
| Взрывозащищённый и высокотемпературный интегрированный измеритель скорости и объёма воздуха LFS73 | |
| Измеряемая среда | Воздух или нейтральный газ |
| Диапазон |
Скорость воздуха: 0~30 м/с (диапазон можно регулировать в пределах 5 ~ 30 м/с) 0~100 м/с (диапазон можно регулировать в пределах 35 ~ 100 м/с) Объём воздуха: настраиваемый объём воздуха (макс. 99999 м³/ч) |
| Перегрузочное давление | 10 кПа (0-30 м/с); 80 кПа (0~100 м/с) |
| Точность① | ± 3.0% ВП (скорость воздуха > 3 м/с) |
| Рабочая температура | Основной блок: от -20°C до 70°C; зонд: от -40°C до 450°C |
| Температура компенсации | от -10°C до 60°C |
| Температура хранения | Основной блок: от -40°C до 80°C |
| Время отклика | 0,5 с / 1,0 с (по умолчанию) / 2 с / 4 с |
| Степень защиты | IP65 |
| Электрический интерфейс | Шестижильный кабель, диаметр кабеля 8 мм |
| Выходной сигнал | 4~20 мА & 0~10 В пост. тока & RS485 |
| Электропитание➁ | 12~30 В пост. тока / 24 В перем. тока±20% |
| Потребляемая мощность | ≤1.5 Вт |
| Материал корпуса | Литой алюминий |
| Связь | Стандартный интерфейс RS-485, протокол Modbus RTU |
| Сертификация | ROHS, CE |
| Взрывозащита | Ex db lIC T6 Gb |
| Дисплей | ЖК-цифровой дисплей с подсветкой |
① Условия окружающей среды: температура: 20°C, влажность: 45% RH, атмосферное давление: 1035 гПа.
➁При использовании источника питания переменного тока рекомендуется использовать изолированный источник питания переменного тока.
.jpg "LEFOO_LFS73_Explosion-Proof&High-Temperature_Integrated_Air_Velocity_Air_Volume_Transmitter_02(2).jpg"){kind=spacer}

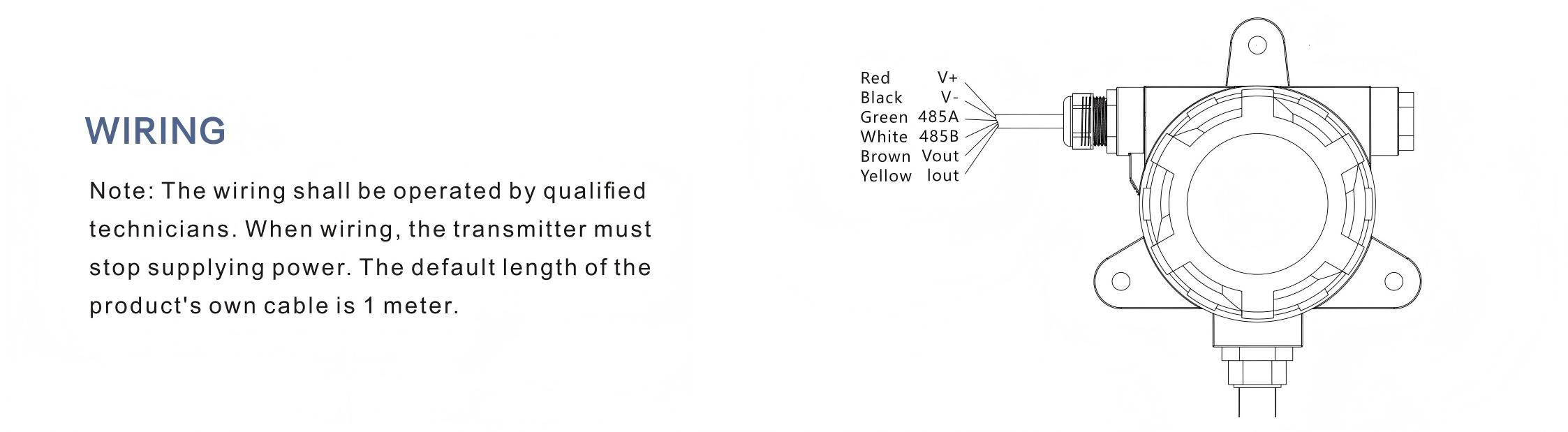

| Назначение проводов | Цвет | Инструкция по подключению | Примечания |
| V+ | Red | Плюсовая клемма | |
| V- | Черный | Минусовая клемма | |
| 485A | Зеленый | Интерфейс связи 485 |
Для разных выходов, Оставляйте только нужные провода. |
| 485B | Белый | ||
| Vout | Коричневый |
Порт выхода напряжения 0-10 В пост. тока, подключите к Power+ мультиметра, а другой конец мультиметра подключите к V- |
|
| Iout | Желтый |
Порт выхода тока 4-20 мА, подключите к Power+ мультиметра а другой конец мультиметра подключите к V-. |
.jpg "LEFOO_LFS73_Explosion-Proof&High-Temperature_Integrated_Air_Velocity_Air_Volume_Transmitter_02(1).jpg"){kind=spacer}
.jpg "LEFOO_LFS73_Explosion-Proof&High-Temperature_Integrated_Air_Velocity_Air_Volume_Transmitter_03(1).jpg"){kind=spacer}
.jpg "LEFOO_LFS73_Explosion-Proof&High-Temperature_Integrated_Air_Velocity_Air_Volume_Transmitter_04(1).jpg"){kind=spacer}

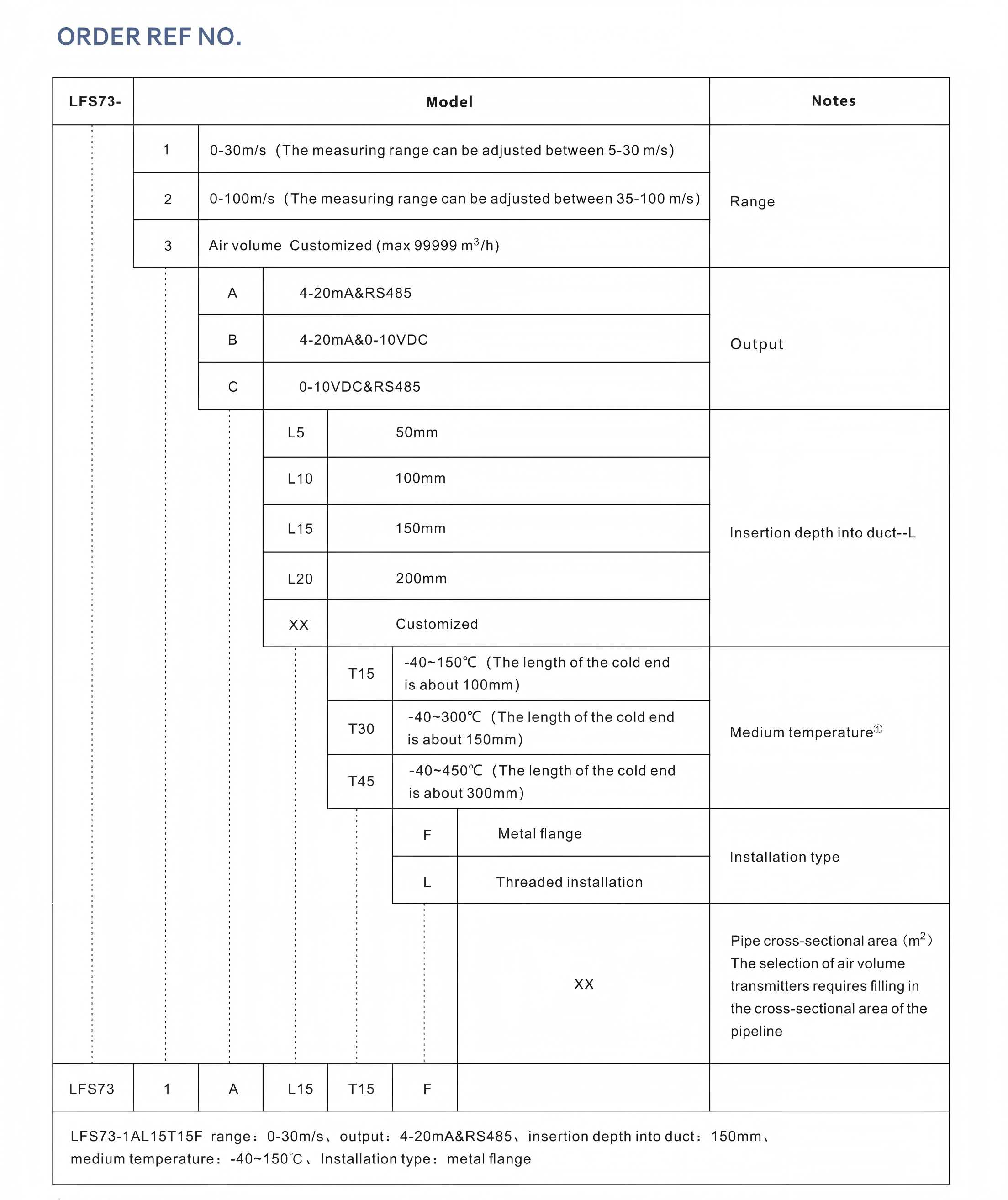

① Для продуктов T30/T45 зонд по умолчанию оснащен теплоотводом длиной около 10 см. Длина холодного конца — это расстояние от основного блока до монтажного трубопровода.
С высокоточным MEMS микро-чувствительным элементом;
широкий диапазон рабочих температур и высокая точность;
ЖК-дисплей;
Идеальная защита от перенапряжения и переполюсовки, высокая долгосрочная надежность;
Регулируемый диапазон измерений;
Высокая стабильность и долгий срок службы;
Корпус с защитой IP65.
The LFS73 Взрывозащищенный высокотемпературный интегрированный датчик скорости/объема воздушного потокаПредназначен для использования в средах с высокими температурами и наличием взрывоопасных газов. Основные области применения включают:
Системы управления энергопотреблениемПрименяется для мониторинга и регулирования воздушного потока с целью оптимизации энергопотребления.
Управление VAV (переменным объемом воздуха) и вентиляторамиПрибор используется для регулирования воздушного потока в системах HVAC, обеспечивая эффективность воздухообработки и вентиляции.
Контроль загрязнения окружающей средыОн помогает измерять и контролировать качество воздуха в отраслях, где контроль загрязнения имеет решающее значение, обеспечивая соблюдение экологических стандартов.
Управление дымом и огнемИспользуемый в системах дымоудаления, LFS73 помогает контролировать воздушный поток в системах вентиляции для обеспечения безопасности в случае пожара.
Вентиляция печей и котловДатчик-преобразователь идеально подходит для обеспечения правильного воздушного потока в высокотемпературных средах, таких как промышленные печи и котлы, предотвращая перегрев или неэффективное сгорание.
Эти особенности делают его универсальным и критически важным инструментом в различных высокорисковых, чувствительных к температуре промышленных применениях.
