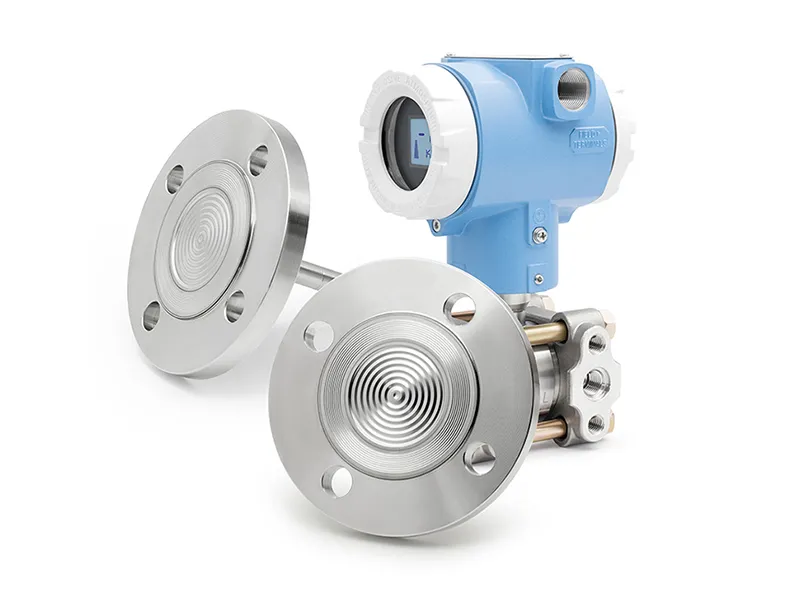

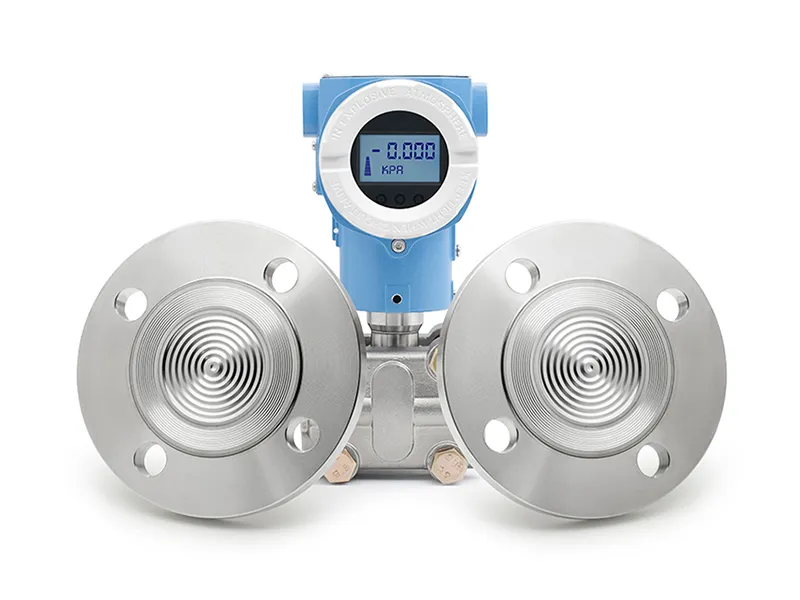

Лефу Двухфланцевый монокристаллический кремниевый преобразователь дифференциального давления LFT720B

Name: Двухфланцевый монокристаллический кремниевый преобразователь дифференциального давления LFT720B
Brand: LEFOO INDUSTRIAL CO.,LTD.
Rating: 4.8 (50 reviews)

Двухфланцевый дифференциальный преобразователь давления LFT720B состоит из дифференциального преобразователя давления LFT710 и малого приварного выносного фланца с капиллярной трубкой. Между фланцем и датчиком используется силиконовое масло и другие заполняющие жидкости для передачи давления, чтобы предотвратить прохождение измеряемой среды через импульсную трубку, что может повлиять на измерение. Влияние измеряемой среды, проходящей через импульсную трубку, включает кристаллизацию, затвердевание, испарение (кипение), конденсационное фракционирование (резкое изменение) и т. д. Преобразователь используется для измерения уровня, расхода и давления жидкости, газа или пара, и затем преобразует их в выходной сигнал 4~20 мА. Принцип работы двухфланцевого дифференциального преобразователя давления LFT720B такой же, как у дифференциального преобразователя LFT710, за исключением того, что путь передачи давления на положительной стороне немного отличается: давление, действующее на стороне высокого давления, сначала проходит через диафрагму и заполняющую жидкость выносного фланца, затем по капиллярной трубке передается в корпус преобразователя и, наконец, достигает стороны высокого давления измерительного датчика.

Особенности

* Высокоточный датчик давления на основе МЭМС-монокристаллического кремния;

* Быстрое время отклика, высокая стабильность, точность измерения 0,075%FS;

* Поддержка стандартной коммуникации по протоколу HART, совершенная функция самодиагностики и удалённой связи;

* Удобная функция калибровки токовой петли на месте;

* Функция локального обнуления, локальная настройка нуля и полного диапазона;

* Различные варианты подключения к процессу в соответствии с требованиями;

* Яркий ЖК-дисплей с подсветкой, переворачиваемый локальный экран.

Получить цену Загрузить PDF

Передатчик

PUMP

Спецификация
Возможности
Приложения

Спецификация двухфланцевого монокристаллического кремниевого преобразователя разности давления LFT720B

Технические параметры

Диапазон измерений	40 кПа, 250 кПа, 1 МПа, 3 МПа
Точность	±0,075% F.S.
Стабильность	±0,2% верхнего предела диапазона
Рабочая температура	-20~70 °C с дисплеем
Температура хранения	-40~85 °C
Измеряемая среда	Газ, жидкость
Материал мембраны	316L, Hastelloy C, тантал, прочие
Электрические характеристики	2-проводное
Выходной сигнал	4~20 мА	4~20 мА HART
Источник питания	12~36 В пост. тока	12~36 В пост. тока

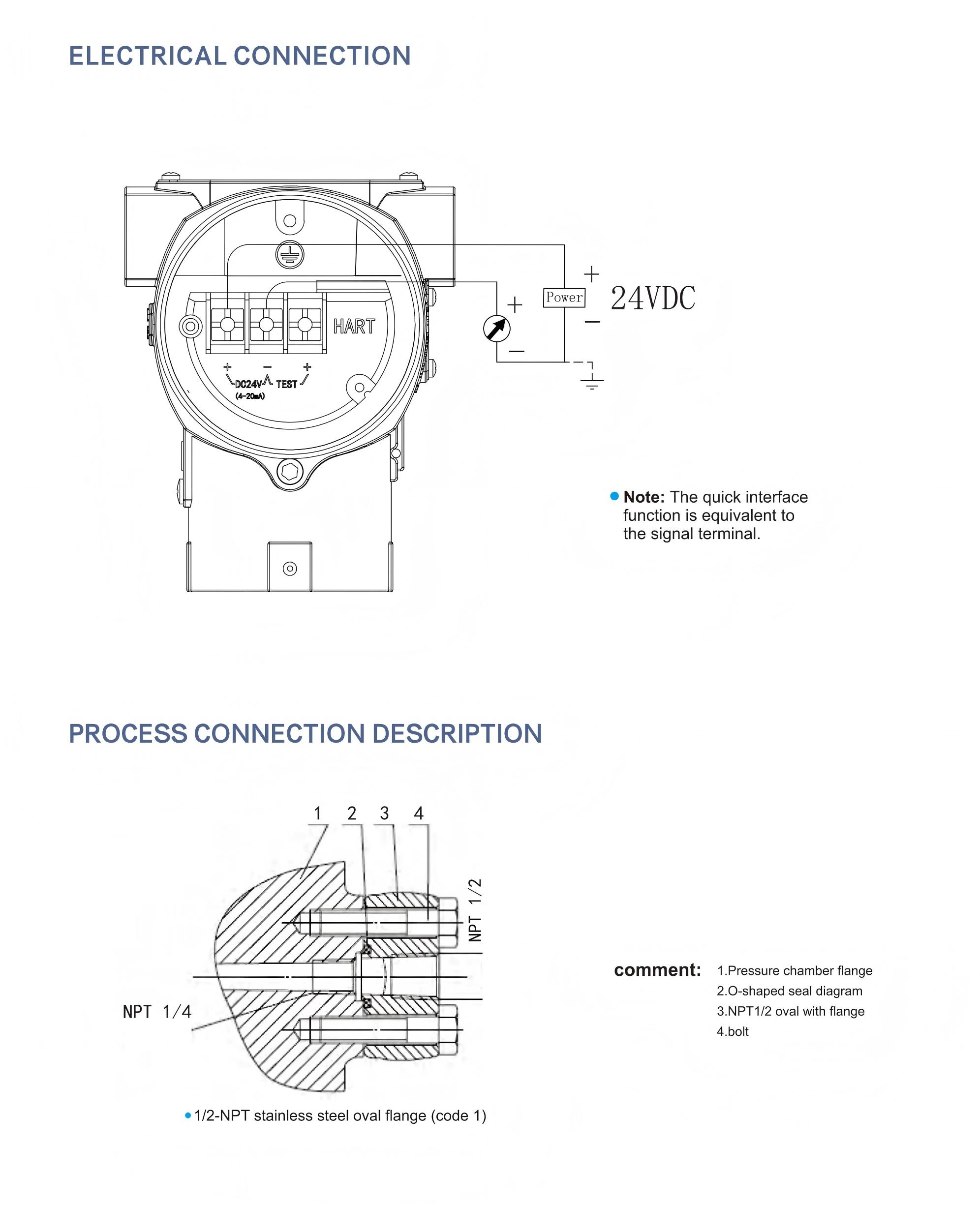

Электрическое соединение	M20×1,5 водонепроницаемый кабельный ввод, NPT1/2 водонепроницаемый кабельный ввод
Степень защиты корпуса	IP65
Присоединение давления	Серия фланцев PN, серия фланцев Class, другое
Тип давления	Избыточное давление G
Сертификация	ExdIICT6, CE





Особенности двухфланцевого монокристаллического кремниевого дифференциального датчика давления LFT720B

Высокоточный датчик давления на основе монокристаллического кремния MEMS;
Быстрое время отклика, высокая стабильность, точность измерения 0,075% от полной шкалы;
Обеспечивает стандартный режим связи по шине HART, отличную самодиагностику и функцию дистанционной связи;
Удобная функция калибровки токовой петли на месте;
Функция локальной установки нуля, возможность установки и регулировки локального нуля и полной шкалы;
Различные варианты технологического подключения в соответствии с требованиями;
ЖК-дисплей с высокой яркостью и подсветкой, реверсивный локальный экран.

Применения двухфланцевого монокристаллического кремниевого датчика дифференциального давления LFT720B

Разработано для воды и газов с высокой степенью риска
Измерение расхода, контроль уровня
Дифференциальное давление на фильтре или насосе
Мониторинг критических процессов
Уровень в закрытых резервуарах, плотность, состояние фильтра
